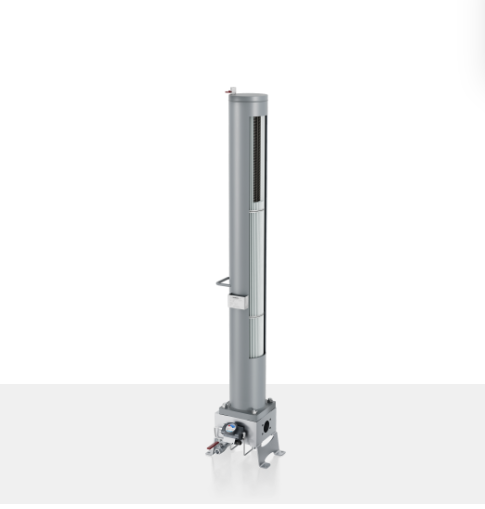

德國FRIEDRICHS 過濾器NSF 4.125

NSF 4.125 帶立式濾芯的單旁路過濾器

產品描述

NSF 4.125為帶立式濾芯的單旁路過濾器，核心結構包含鋁制外殼、焊接鋼上部等部件，適配工業液體過濾場景，濾芯與差壓指示器可參考專屬數據表。

材料規格

外殼：鋁；上部：焊接鋼；內部支撐系統：鉻鎳鋼和鋁；濾芯：詳見單獨數據表(FE NSF)；差壓指示器：詳見單獨的數據表(DP 5.02)；密封件：丁腈橡膠（FKM氟橡膠可按需定制）。

壓力參數

最大工作壓力：1.6兆帕（16巴）。

旁通閥配置

無旁通閥設計。

流量參數

流量上限：200升/分鐘。

工作溫度

工作溫度區間：-10攝氏度至+80攝氏度。

工作原理

液體路徑：待過濾的液體從入口側（見圖中外殼上的箭頭）通過濾筒流到出口側。液體從外向內流過折疊過濾介質，分離出的灰塵顆粒沉積在過濾元件的外部；凈化后的液體通過濾筒的流線型支撐元件流向過濾器的下游，并在出口側離開過濾器。
