Lika Electronic SSI（同步串行接口）絕對式編碼器廣泛應用于工業自動化位置檢測領域，其穩定運行依賴控制器參數與編碼器原生協議的匹配。本文結合上海某客戶的售后案例，分析ASC85-25-00-BG2-50-PK-RL100型編碼器數值跳變故障的成因與解決方案。
一、案例基本信息
本次案例核心信息如下：
品牌：Lika Electronic
產品型號：ASC85-25-00-BG2-50-PK-RL100（簡稱ASC8525/BG2-50-RL10）
產品類型：SSI絕對式編碼器
故障場景：客戶試用2臺該型號編碼器，完成安裝與參數配置后聯機測試，出現位置數值異常跳變，設備無法正常運行。
二、故障現象詳情
編碼器完成安裝接線與參數配置后，旋轉被測軸時，控制器顯示的PositionValue（位置值）與MeasuredValue（測量值）出現無規律跳變，數值波動超出正常工作范圍，無法穩定采集位置數據，導致設備調試停滯。
三、客戶現場參數配置情況（錯誤配置）
客戶先后兩次調整參數，故障均未改善，具體錯誤配置如下：

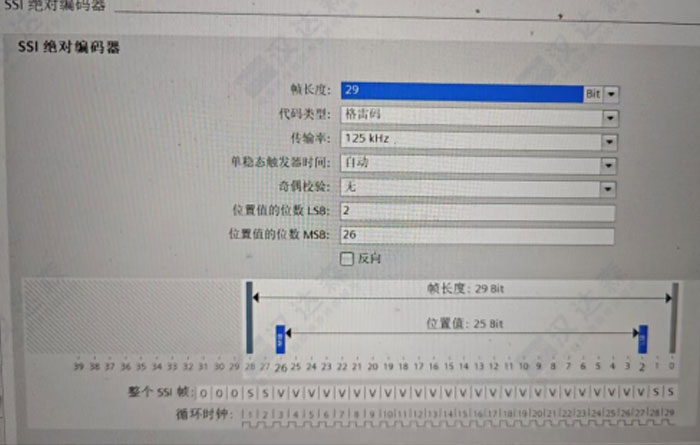

1.第一次參數設置
幀長度：29Bit
代碼類型：格雷碼
傳輸率：125kHz
單穩態觸發器時間：自動
奇偶校驗：無
MSB（最高有效位）：26，LSB（最低有效位）：2

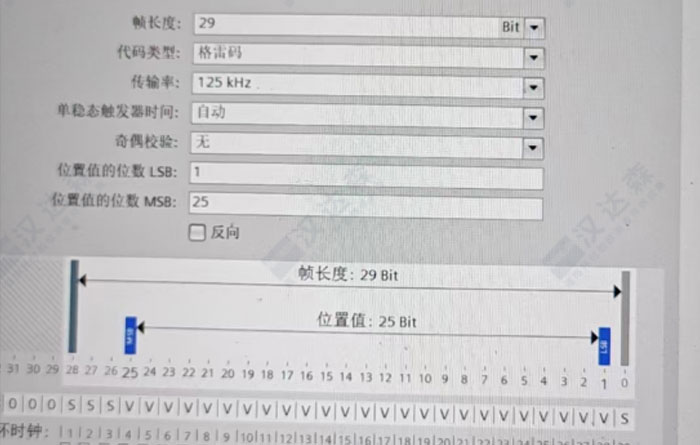

2.第二次參數調整設置
僅調整位置值位數，核心參數未變更：
幀長度：29Bit，代碼類型：格雷碼（均未修改）
MSB：25，LSB：1
兩次配置后故障未得到改善，排除參數微調解決故障的可能性。
四、參數配置核心錯誤分析
結合該編碼器原生協議規范，客戶存在4項核心配置錯誤，直接導致位置數據解析異常：
1.幀長度配置錯誤
該編碼器有效分辨率為25Bit，客戶誤設為29Bit，多余的無效數據導致控制器解析錯位，引發數值跳變。
2.編碼類型配置錯誤
該編碼器原生輸出編碼為二進制，客戶錯誤配置為格雷碼，編碼規則不兼容導致數值錯亂。
3.MSB/LSB位段定義錯誤
編碼器標準位段定義為MSB=24、LSB=0，客戶設置為MSB=25/26、LSB=1/2，導致位置數據對齊偏移、讀取不準確。
4.時鐘與數據對齊錯誤
該編碼器需25個時鐘脈沖傳輸完整位置數據，客戶發送29個時鐘，無效時鐘破壞SSI協議時序結構，導致位置信息讀取錯誤。
五、工廠標準正確參數配置
結合編碼器技術規范，標準參數配置如下，確�？刂破髋c編碼器協議匹配：
分辨率：25Bit，輸出代碼：二進制
協議格式：MSB左對齊，時鐘脈沖：25個（首位輸出MSB）
位段定義：MSB=24，LSB=0，幀長度：25Bit
六、故障原因判定
直接原因：控制器SSI協議參數與編碼器原生協議不匹配，無法正確解析位置信號，導致數值跳變。
根本原因：現場調試人員未遵循編碼器官方技術規范，對核心參數理解不透徹，導致參數配置出現系統性錯誤。
排除項：經核查，電機軸與編碼器軸連接牢固，無打滑現象，機械安裝非本次故障主因。
七、解決方案與處理結果
針對故障成因制定以下解決方案，并完成實施與驗證：
1.機械檢查
確認電機軸與編碼器軸連接牢固，排除機械因素對故障的影響。
2.參數修正
按工廠標準重新配置控制器，核心調整內容為：幀長度改為25Bit、編碼類型改為二進制、MSB設為24、LSB設為0。
3.測試驗證
參數調整后，經多次重復測試，控制器顯示的PositionValue與MeasuredValue數值穩定，位置采集準確，故障徹底解決。
